ZS型高频振动筛分机
详细说明
特点

1.连续生产,自动分级筛选。   2.封闭结构,无粉尘溢散。

3.噪音低。                   4.体积小,安装简单,操作和维护方便

5.启动迅速,停车极平稳。     6.筛网利用率高,不易睹眼,更换丝网易。

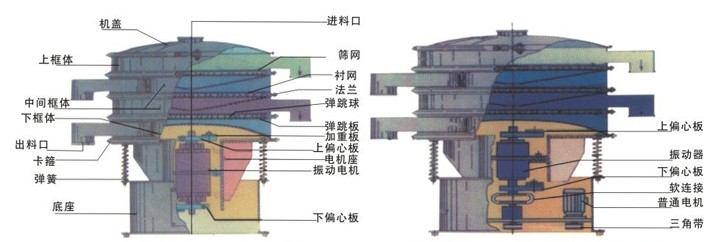

结构与性能

工作原理振动筛由电动机的运转,使振动器产生激振,通过弹簧连接,使参振部分成复旋形振动,此振动轨迹是一种复杂的空间立体曲线,该曲线在水平投影为一圆形,在两垂直面上的投影均为椭圆形(即上下、左右、倾斜三维运动)。调节振动器上下旋转重锤块的相位角,可改变筛面物料的运动轨迹,当上下重锤块重叠,相们角在0度时,物料从中以向外辐散;当重锤块的相位角在90度时,物料向中心聚拢。

主要技术数据

型 号 ZS-500 ZS-600 ZS-800 ZS-1000 ZS-1200 ZS-1500 ZS-2000
直径(mm) 500 600 800 1000 1200 1500 2000
有效筛面(m2) 0.195 0.28 0.5 0.785 1.130 1.77 3.4
层 数 1——4层
振动频率(Hz) 1400
筛网目数(孔/时) 5目---325目(4mm---0.043mm)  最大21mm
电机功率(KW) 1.1 1.1 1.5 1.5 2.2 3.0 4.0
单层重量(Kg) 140 160 190 230 260 320 400
外型尺寸(单层mm) 600*700
*950
700*800
*950
920*1070
*950
1120*1260
*950
1320*1480
*1100
1640*1800
*1200
2140*2300
*1300



分级筛选模拟图
